端子拔出力測試方法與質量可靠性評估
端子拔出力是衡量電氣連接器機械可靠性的關鍵指標，直接關系到電氣系統的安全性與信號穩定性。本文系統闡述了端子拔出力測試的核心概念與理論基礎，梳理了國內外主流標準體系(EIA、GB/T、IEC等)對拔出力測試的規定，詳細分析了靜態與動態測試方法、測試設備要求及環境條件設置。同時，探討了影響拔出力的關鍵因素及其質量控制策略，以期為連接器設計與質量檢測提供系統參考。那么端子拔出力測試方法與質量可靠性評估?下面請看東莞市源泰鑫試驗設備有限公司的介紹!
關鍵詞： 端子拔出力;接觸件保持力;連接器可靠性;機械測試
一、引言

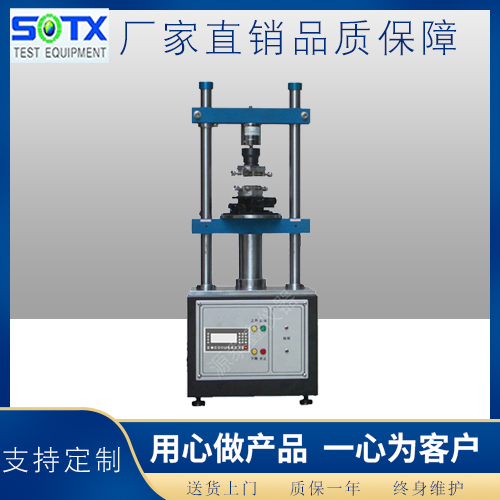

在電氣電子系統中，全自動插拔力試驗機測連接器與端子承擔著信號傳輸與電能輸送的關鍵功能。拔出力作為評估端子保持能力的重要參數，直接影響設備在振動、沖擊等復雜工況下的連接可靠性。拔出力過小可能導致連接器在外力作用下意外脫開，引發信號中斷甚至安全事故;拔出力過大則可能造成操作困難，甚至損傷連接器結構。因此，建立科學、規范的端子拔出力測試方法，對于保障產品質量與用戶安全具有重要意義。
二、測試標準體系
端子拔出力測試涉及多個國際與國家標準，不同標準從不同角度對測試方法做出了規定。
(一)EIA系列標準
EIA-364-29D(電連接器的端子保持力測試程序)是端子拔出力測試的核心標準之一，詳細規定了端子從連接器殼體中拔出所需力的測量方法，測試作用點應沿端子正常組裝的反方向施加，測試速度通常為25.4 mm/min。此外，EIA-364系列中還包含ANSI/EIA-364-99-1999(測試儀布置和保持力試驗程序)、EIA-364-13C(插拔力測試)以及EIA-364-1000.01(溫濕度預處理程序)等配套標準。
(二)中國國家標準
GB/T 5095.8-2021《電子設備用機電元件 基本試驗規程及測量方法 第8部分：連接器的機械試驗》是我國現行的端子拔出力測試核心標準，涵蓋了插入力、拔出力、保持力、振動保持力及機械沖擊保持力等檢測項目。該標準的前一版本GB/T 5095.8-1997等同采用IEC 512-8:1993，延續至今仍具有指導意義。
(三)IEC與汽車行業標準
IEC 60512-13-2規定了配對連接器插入力和拔出力的測試方法，特別強調測量時應排除任何鎖扣、卡扣、密封或分離裝置的影響，以獲得真實的接觸界面插拔特性。在汽車電子領域，USCAR-2對初始插入力作出了≤50N的規定，ISO 8092則要求保持力大于20N。IEC 60884-1與UL 498分別適用于家用插頭插座和北美連接器，前者規定拔出力≥1.5N(額定電流≤16A)，后者要求拔出力在0.45kg至9.07kg之間。
(四)軍用標準
GJB 1217A-2009為軍用連接器中的接觸件嵌入力和卸出力試驗提供了詳細細則，例如要求至少20%的22號接觸件及100%的其他規格接觸件進行試驗。MIL-STD-1344則是軍用連接器環境測試的通用規范。
三、測試設備與環境準備
(一)核心測試設備
端子拔出力測試的核心設備為萬能材料試驗機，應配置專用夾具和力傳感器，量程通常覆蓋0.1~500N，精度不低于±0.5%。對于動態測試，多軸運動控制器可模擬不同插拔角度(如±15°偏斜測試)，以評估端子在非理想對插條件下的性能表現。
配套測試儀器包括：插拔壽命試驗機(用于耐久性測試)、高低溫交變試驗箱(環境模擬)、振動試驗臺(振動環境測試)、鹽霧試驗箱(腐蝕環境測試)以及接觸電阻測試儀等。
(二)樣品預處理
測試前需對樣品進行預處理，通常依據EIA-364-1000.01在23±5℃、50±10%RH條件下進行溫濕度平衡處理，并執行3次預插拔以消除裝配應力影響。樣品的接觸面應保持清潔，不得使用任何潤滑劑。
四、測試方法
(一)靜態拔出力測試
靜態拔出力測試是評估端子初始保持能力的基本方法。測試時，將端子完全插入配對連接器后靜置60秒，再以恒定速度(通常為25.4 mm/min或0.5 mm/s)沿軸向施加拉力，直至連接器分離，記錄整個過程中的力-位移曲線。以位移控制模式采集全程力值，峰值判定可采用移動平均濾波算法(窗口寬度≥5個采樣點)，以消除瞬時噪聲的干擾。
拔出力測量分為最大拔出力與最小拔出力兩個維度：最大拔出力反映連接器分離的峰值力，最小拔出力則評估連接器在振動或外力作用下不會意外脫落的最低力值要求。測試結果通常取3次重復測試的平均值。
(二)動態耐久性測試
動態測試旨在模擬端子在實際使用中的反復插拔工況。測試時設置循環頻率≤30次/分鐘，以防止摩擦熱引起的溫升效應干擾測試結果。每完成一定數量的循環(如500次)后，測量一次拔出力值，并采用四線法同步監測接觸電阻的變化，記錄拔出力隨循環次數的衰減趨勢。汽車連接器的典型耐久要求為插拔循環500次后拔出力衰減≤20%，消費電子連接器則通常要求≥5000次循環。
(三)環境應力條件下的拔出力測試
連接器在實際使用中往往面臨溫度、濕度、振動等多種環境應力，因此需要在環境應力篩選(ESS)條件下進行拔出力測試。
高溫高濕測試：將連接器置于85℃/85%RH環境中進行濕熱老化測試，評估絕緣性能和拔出力衰減。溫度循環測試：在-40℃至125℃之間快速循環轉換(轉換時間<1分鐘)，檢查熱脹冷縮對端子保持力的影響。振動環境測試：在5~2000Hz頻率范圍內施加振動載荷，觀察端子是否因振動而松動或脫落。鹽霧腐蝕測試：進行48小時或更長時間的中性鹽霧試驗，評估鍍層腐蝕對拔出力的影響。
(四)不同類型端子的測試差異
不同類型的端子對拔出力的關注重點有所不同。壓接端子需特別關注壓接高度偏差對拉拔力的影響，壓接高度過大時導體鎖定不足會導致拔出力下降。彈簧端子的核心在于接觸件的彈性保持能力，插入和拔出時克服彈性接觸阻力所需的力是拔出力測試的重點。螺釘端子則需關注導線壓緊力與振動后的保持能力，螺釘端子在振動環境下的拔出力保持能力是評估其可靠性的重要依據。板對板連接器因配合間隙較小，拔出力通常控制在≤5N范圍內，對精度要求較高。
五、影響拔出力與保持力的關鍵因素
(一)接觸壓力
接觸壓力是決定拔出力大小的核心因素，來源于端子彈性結構的正壓力。根據胡克定律，接觸壓力越大，克服彈性接觸阻力所需的拔出力也越大。接觸壓力受材料性能(彈性模量)、加工工藝(沖壓精度)及結構設計(彈臂長度、厚度)等因素的綜合影響。
(二)接觸件數量與配合偏差
連接器中接觸件的總數直接影響總拔出力，接觸部件越多，總的拔出力越大。此外，接觸件的配合偏差(如裝配誤差導致的插針彎曲)會造成額外的擠壓力，使拔出力異常增加。
(三)表面摩擦特性
拔出力本質上是克服接觸面之間摩擦阻力的過程。表面摩擦系數受接觸件材料(磷青銅、黃銅、鈹銅等)、表面粗糙度及表面處理方式(鍍金、鍍錫、鍍銀等)的影響。鍍層磨損或氧化會改變表面摩擦特性，進而影響拔出力的一致性。
(四)壓接工藝與材料
對于壓接端子，壓接工藝質量對拔出力有決定性影響。模具磨損(累計使用超過50萬次后精度下降)、壓接機壓力不穩定(液壓系統波動>±3%)、導線規格與端子不匹配等均會顯著降低拔出力。此外，端子材料的彈性模量、屈服強度等力學性能直接影響端子的保持能力。選用磷青銅(C5191)替代黃銅(C2600)可有效提升彈性模量，改善拔出力保持性能。
(五)環境因素
溫度變化會引起端子與殼體材料的熱脹冷縮差異，導致保持力發生變化。低溫環境下塑料殼體收縮可能卡死端子，使拔出力激增;高溫環境下彈性材料可能發生應力松弛，導致保持力衰減。此外，濕度、鹽霧等環境因素會加速端子鍍層腐蝕，進而影響拔出力的長期穩定性。
六、常見問題與對策
(一)拔出力過低
拔出力過低通常由端子彈力不足、接觸結構彈性失效或殼體卡扣失效引起。具體表現為端子在振動環境中易松動脫落，或在微小外力作用下即發生意外脫開。對策包括：采用高彈性材料(如磷青銅替代黃銅)提升彈性模量;增加雙接觸點設計實現冗余接觸;檢查殼體卡扣保持力(通常要求20~50N)，必要時采用金屬輔助鎖扣。
(二)拔出力過高
拔出力過高可能由端子彈片過厚/倒角不足、端子變形或配合偏差導致，表現為插拔困難、操作費力，甚至損壞連接器結構。對策包括：優化彈片厚度設計、增加15°引導倒角;使用放大鏡或顯微鏡檢查端子表面是否有毛刺、彎曲等缺陷;用數顯推拉力計實測并記錄插拔力趨勢，確保批量生產中力值的一致性。
(三)拔出力隨循環次數衰減
插拔循環后拔出力衰減的主要原因是接觸面鍍層磨損和端子材料疲勞。對策包括：加厚鍍層(錫層≥3μm或鍍金0.2μm以上)提高耐磨性;優化端子材料，從磷青銅升級為鈹銅可使耐疲勞性提升50%;每500次循環后執行接觸電阻四線法測量，監測性能劣化趨勢。
七、結語
端子拔出力測試是連接器質量控制不可或缺的環節。科學的測試方法體系需要從靜態基礎測試、動態耐久性評估到環境應力驗證三個層面系統構建，并結合行業標準規定的技術指標，建立覆蓋設計、制造、檢測全過程的性能驗證體系。未來，隨著連接器向小型化、高頻化和高可靠性方向發展，端子拔出力的測試精度和環境適應性要求將進一步提高，推動測試技術向著更加精細化、智能化的方向演進。
