連接器雖小，可靠性事大,在電子設備日益普及的今天，連接器作為信號和電力傳輸的“神經節點”，其可靠性直接影響著整機的性能和用戶體驗。插拔力試驗機，這個看似簡單的力學指標，卻直接關系到連接器的裝配效率、使用感受乃至長期穩定性——插入力過大可能導致裝配困難和接口損壞，插入力過小則可能引發連接松動、信號中斷等系統性問題。那么插拔力試驗機,從測試標準到實際應用的全方位解析?下面請看東莞市源泰鑫試驗設備有限公司的介紹!

　　插拔力試驗機正是評估這一關鍵性能的核心工具。本文將從測試標準體系、設備工作原理、操作規范、實際應用案例及設備選型維護五個方面，系統解析插拔力試驗機及其在連接器插入力測試中的核心價值。

　　一、連接器插入力測試標準體系

　　連接器插拔力測試在全球范圍內已建立了一套成熟的標準體系，主要涵蓋國際標準、區域標準及行業專用標準三個層面。

　　1.1 核心國際標準：IEC 60512系列

　　IEC 60512系列標準是由國際電工委員會(IEC)制定的電子設備連接器基礎測試框架，包含20多個子標準，覆蓋電氣、機械、環境等全維度測試項目。其中，IEC 60512-13-2是針對多循環插拔力測試的專項標準，規定了連接器在多次配合與分離過程中插入力和拔出力的測試方法。該系列標準在中國被等同采用為GB/T 5095系列，是國內連接器測試的主要依據。

　　1.2 美國電子工業協會標準：EIA-364系列

　　EIA-364系列是美國電子工業協會(EIA)針對電子連接器電氣與機械性能測試的系統性規范。其中，EIA-364-13專門規定了連接器插拔力測試的方法和判定準則。該標準的核心要求是將連接器按規定速率進行完全插合或拔出，記錄相應的力值，并據此驗證連接器插拔力是否符合產品規格要求。EIA-364-13的最新版本EIA-364-13E于2011年發布，是目前行業應用最廣泛的插拔力測試參考標準之一。

　　1.3 其他重要標準

　　除了上述兩大核心體系外，還有多個標準在不同應用領域發揮著重要作用：

　　ISO 8092-2：適用于電子產品連接器的插拔力測試，規定了測試的具體要求和判定準則。

　　UL 1977：針對連接器產品的UL標準，涵蓋插拔力及耐久性測試的方法和合格判定標準。

　　MIL-STD-202及MIL-STD-1344：軍用連接器測試標準，因軍事應用對可靠性要求極高，規定了更為嚴格的測試方法和判定準則。

　　IPC-A-620：關于電子組裝驗收條件的標準，包含對連接器插拔力的要求，適用于電子組裝行業的質量管控。

　　1.4 標準體系的工程應用建議

　　在實際工程中，標準的選擇需結合產品應用場景：出口歐美市場建議優先采用IEC + UL標準體系，汽車Tier 1供應商必須滿足USCAR-2或QC/T 1067標準要求，軍工項目則需執行MIL或GJB體系標準。

　　二、插拔力試驗機的工作原理與技術參數

　　2.1 工作原理

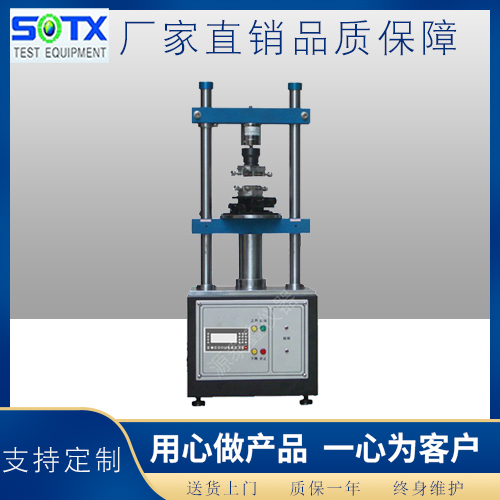

　　插拔力試驗機的基本工作原理可概括為：設定行程或力值作為測試條件，以特定速度對連接器、端子、接插件等產品進行往復插拔，并在過程中實時采集力和位移數據。

　　具體來說，現代全自動插拔力試驗機基于高精度伺服驅動系統與動態力值傳感器實現全流程自動化測試：上夾具由伺服電機驅動，通過精密滾珠絲杠副將旋轉運動轉化為直線位移，配合光柵編碼器實現高精度位移反饋;下夾具固定被測樣品，插拔過程中力傳感器實時采集力值信號，經ADC芯片轉換為數字量后，由微處理器計算插拔力峰值、平均力及行程曲線。

　　2.2 核心組成部分

　　插拔力試驗機的結構主要包括以下關鍵部件：

　　機械框架：提供穩定、剛性的支撐結構，確保測試精度。

　　傳動系統：通常采用精密伺服電機配合高精度滾珠絲杠，將旋轉運動轉換為精確的直線運動。

　　力傳感器：安裝在測試頭上直接感知插拔過程中的力值，通常采用高精度應變片式傳感器，量程可根據測試需求選擇1kgf至200kgf不等。

　　位移傳感器：精確測量測試頭的移動距離，多采用高精度光電編碼器或光柵尺。

　　夾具系統：用于牢固、精確地夾持被測樣品。針對不同形狀、尺寸的連接器需要設計和制作專用治具，治具設計對測試結果的準確性和重復性至關重要。

　　控制系統與操作軟件：控制電機運動、采集傳感器信號、執行測試程序，并實時顯示力-位移曲線，自動生成包含關鍵數據的測試報告。

　　2.3 關鍵技術參數與選型要點

　　插拔力試驗機的性能主要由以下幾項關鍵參數決定：

　　力值量程：設備能測量的最大力值范圍，需根據被測樣品的實際力值選擇，建議被測力值位于量程的20%~80%區間。

　　力值精度：通常為滿量程的±0.5%或更高，是保證測試結果可靠性的核心指標。

　　位移分辨率與精度：高精度設備可達0.001mm級分辨率，對需要精細曲線分析的測試尤為重要。

　　測試速度范圍：一般從0.1mm/min到500mm/min無級可調，需根據測試標準要求選擇。

　　最大行程：決定了可測試樣品的高度范圍，一般不超過150mm。

　　在設備選型時，需綜合考慮被測樣品類型與尺寸、所需力值量程、測試標準要求、軟件功能、夾具適配性以及供應商的服務支持能力等因素。

　　三、插拔力試驗機的規范操作流程

　　3.1 設備準備與樣品安裝

　　將插拔力試驗機放置在平穩、無劇烈振動的地面上，確保室內濕度不超過75%RH。連接電源并開機后，根據被測產品的尺寸和形狀選擇合適的夾具，將公母端產品固定在試驗機夾具上，確保樣品穩固無晃動。安裝夾具時需特別注意同軸度——夾具的對位精度直接影響測試結果的準確性，若對位偏差大導致樣品傾斜插拔，力值測量會產生額外誤差。

　　3.2 測試參數設置

　　根據產品標準和試驗要求，設定插拔速度、力值范圍及循環次數。對于需要長時間模擬實際使用的產品，可設置較高的循環次數。需注意的是，參數設置不合理會偏離真實使用場景：速度過快可能導致傳感器來不及捕捉峰值力，行程設置不準則會導致插拔不充分，影響測試精度。

　　3.3 測試執行與數據記錄

　　參數設置完成后啟動測試。現代全自動試驗機會實時采集插拔過程中的力值和位移數據，自動生成力-位移曲線圖和力衰減壽命曲線圖。測試過程中若出現力值突然異常變化或樣品損壞等情況，應立即停止并排查原因。

　　3.4 結果分析與報告

　　測試完成后，軟件系統會自動計算并記錄最大插入力、最大拔出力、平均力、行程等關鍵參數，并支持生成Excel或PDF格式的測試報告。將測試結果與產品規格要求進行對比，即可判定樣品的插拔力是否合格。

　　四、實際應用案例

　　4.1 精密電子制造中的插拔力一致性管控

　　國內某頭部電子連接器制造商在生產MCX系列高頻連接器時，曾面臨插拔力波動過大的問題。MCX連接器對插拔力穩定性要求極其嚴苛——插入力需控制在2.8-3.2N區間，拔出力需穩定在4.5-5N范圍內。此前采用的傳統測力設備精度不足、數據無法實時記錄，導致產品不合格率長期維持在3.2%左右。

　　引入高精度數顯推拉力計后，該企業實現了連接器插拔力的全檢數字化管理。設備測量精度達到額定量程的0.3%，可精準捕捉瞬時力值變化，并通過USB接口與車間MES系統無縫對接，每批次產品的插拔力峰值、平均值等關鍵參數均能留存，實現質量問題快速溯源。最終，連接器插拔力不合格率直接降至0.8%，數據追溯效率提升了80%。

　　4.2 國產連接器與國際品牌的插拔性能對比

　　在模擬某國際品牌同規格產品的基礎上，對某款國產連接器樣品進行了插拔順暢度測試。結果顯示：初始插入力約為27N(略高于國際品牌的23N)，初始拔出力約為21N(與國際品牌接近);在1000次插拔壽命測試中，國產樣品在600次后開始出現插入力略微上升，表面接觸區略有磨痕，但初期手感偏緊的問題在使用磨合后明顯改善。這一案例表明，通過科學的測試流程和持續的工藝優化，國產連接器完全有能力在插拔性能維度實現突破。

　　五、設備維護與精度保障

　　5.1 常見精度影響因素

　　插拔力試驗機的測試精度受硬件配置、操作規范、環境條件和校準維護四大類因素影響：

　　硬件配置：力傳感器是精度核心，量程匹配度直接影響測量效果;伺服電機+滾珠絲杠的傳動組合比氣動、步進電機驅動穩定性更強。

　　環境條件：傳感器和電子元件對溫度敏感，高溫(>30℃)會加速傳感器漂移，高濕度(>70% RH)易導致電路受潮。理想測試環境為溫度20±5℃、濕度45%~65% RH。

　　測試操作：樣品裝夾方式不當會破壞插拔動作的一致性;對位偏差會導致額外測量誤差。

　　5.2 校準與維護建議

　　新機出廠需按國家標準校準，日常使用建議每3-6個月校準一次。長期未校準的設備，傳感器和控制系統會出現精度漂移，數據偏差隨時間累積。此外，傳動機構需定期防塵和潤滑，力學設備不應與環境試驗箱放置在一起，因為環境箱內的濕氣或腐蝕性氣體會影響元器件的使用壽命。

　　結語

　　插拔力試驗機是連接器制造和質量管控中不可或缺的檢測工具。從IEC 60512、EIA-364等標準體系的建立，到伺服驅動、高精度傳感等核心技術的應用，再到規范化的操作流程和科學的維護管理，每個環節都對測試結果的準確性和可靠性產生重要影響。對于連接器制造商而言，掌握插拔力測試標準并配備合適的測試設備，不僅是滿足質量要求的必要條件，更是提升產品競爭力、保障客戶使用體驗的關鍵舉措。
